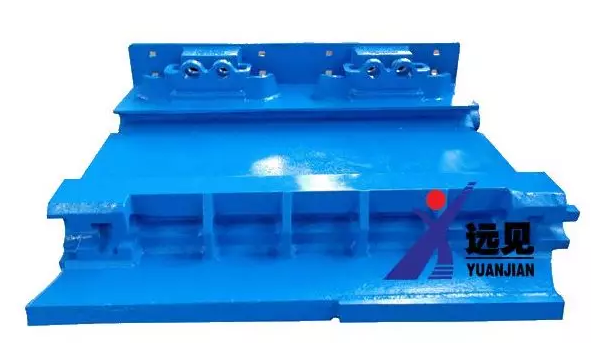

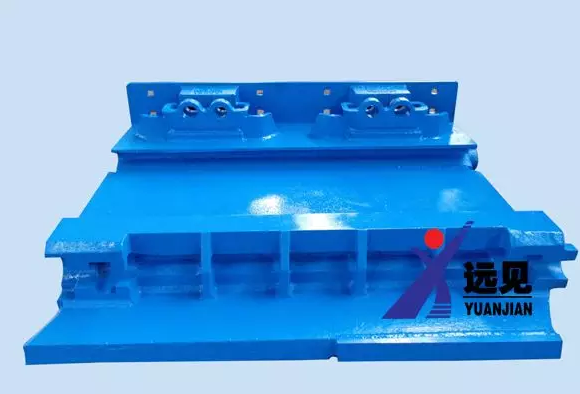

SGZ730型变线抬高槽

适用于综采SGZ730型刮板输送机

参数

规格型号：SGZ730型

主要尺寸：长：1500mm

         宽：680mm  厚度：300mm

用途

730系列变线抬高槽一端与刮板输送机的过渡槽连接，一端与刮板输送机的中部槽链接，其作用是将过渡槽的高度调节到输送机中部槽的高度，将机头架、过渡槽的宽度调整为中部槽的宽度。一般通过一整套的变线、抬高槽的调整，来实现整个的调整过程。

结构

山东矿机730系列变线抬高槽是刮板输送机的机身，由中板、槽帮、封底板、轨座和联接板等组成，上槽运煤下槽供刮板链返程用。

抬高槽分左抬高槽和右连接槽两种，它们分别用于连接机头、机尾过渡槽和中部段，起进一步过渡作用，使机头到中部段过渡更平缓，它们的末端各是一个加长的特殊齿条，以便于机组到机头或机尾时能行走到位。两种抬高槽的结构相似，只是它们的抬高方向相对，连接槽的两边都是凸沿，以便使中部槽的凹座与机尾过渡槽的凹座连接起来。
